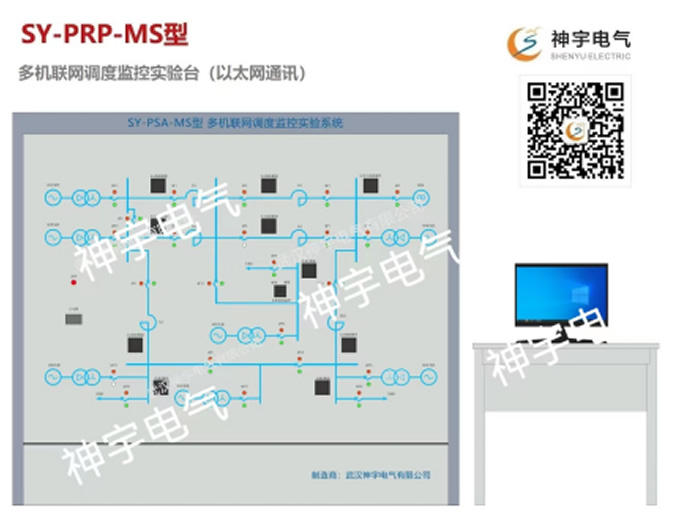

多机联网调度监控实验屏（以太网通讯）

1、实验屏整体功能：

1.1多机联网调度监控实验屏建立在SY-PSA-I型电力系统分析及自动化教学实验台基础之上，可以将多台电力系统自动化教学实验台组成一个开放式多机电力环网综合实验系统（“1托N”），多功能监控组态软件与电力系统分析及自动化教学实验台之间采用以太网的通讯方式；

1.2整个监控一次系统可构成一个可变的多机环型电力网络，便于进行理论计算和实验分析；每条输电线路和负荷都配有微机型标准电力监测仪，可以显示各支路的电流、电压、有功功率、无功功率、功率因数共计二十几多个电量，并且都通过RS-485通讯口与上微机相联，实时显示电力系统的运行状况，以及各开关的动作情况。同步监视电力网络的潮流分布和进行多机电力系统的潮流计算及保存历史数据,绘制历史曲线，具有“遥测”、“遥信”、“遥调”、“遥控”四遥等功能。

二、实验屏运行技术参数

2.1输入电源：三相四线(或三相五线 AC 380V±10％ 50Hz)；整机容量：20kVA、5A；

2.2工作环境：温度–10℃－+40℃；相对湿度：＜85％（25℃）、海拨＜4000m；

2.3屏柜尺寸2000mm长×600mm宽×1800mm高，钢板厚度不小于2mm，带有散热风扇；箱体底部配有万向轮，既可方便移动,实验时也可固定。

三、系统能够完成的实验项：

3.1多机联网电力系统运行实验

3.2多机联网电力系统分析实验

3.3电力系统分析教学

3.4电力系统调度自动化实验

……
