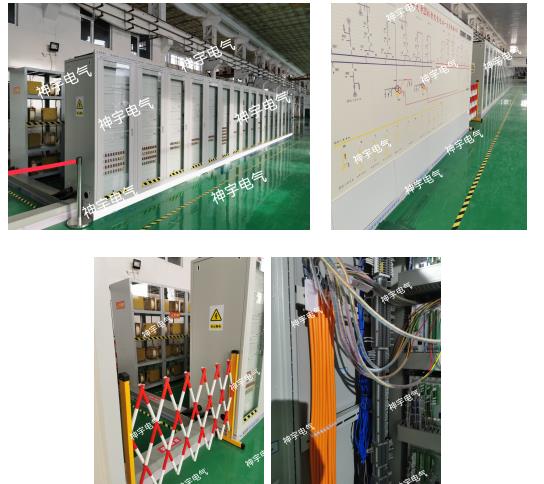

智能变电站综合自动化创新实践平台

1、产品概述：

1.1智能变电站综合自动化创新实践平台建设以真实220kV智能变电站为参考（采用220kV一条进线，110kV两条出线），以国家电网《智能变电站技术导则》、《继电保护设备标准化设计规范》、《IEC 61850工程应用模型》为设计依据。根据智能变电站功能需求、结合通用设计和“两型一化”等基建标准化建设成果，以信息采集数字化、通信平台网络化和信息共享标准化为基础，遵循安全可靠、技术先进、注重环保、节约资源、降低造价的原则，实现信息化、自动化、互动化的智能变电站综合自动化系统，同时兼顾实验与教学的需求。

1.2一次设备采用物理模拟方式，二次设备和智能化设备全部采用当前实际智能变电站现场使用的最新设备，按分层分布式来实现智能变电站内智能电气设备间的信息共享和互操作性，系统从整体上分为三层：站控层、间隔层、过程层。

……

2、技术参数：

2.1全部按实际智能变电站国家标准建设；

2.2智能变电站中主变采用1台50kVA三卷变来模拟；

2.3 ……

3、智能变电站监控平台

3.1监控操作台一套：

（1）尺寸长2000mm*宽900mm*高1150mm（钢板厚度不小于1.5mm）底部带有万向轮及固定装置定；

（2）上位机一套：i5 CPU,16G内存，1T硬盘；显示器23英寸两台；键盘 鼠标等配件；激光黑白打印机一台；24口 1000M以太网交换机；操作台1桌2椅等。

4、应用软件一套：

4.1监控系统集成了小电流接地选线、低压低周减载(站与控制)、电压无功控制（VQC）、程序化控制功能、内嵌五防操作票系统功能、故障录波分析等功能。按照《智能化实训室一体化监控系统功能规范》来实施；

4.2看门狗机制，系统监视各进程的运行情况，如果有重要的进程负荷量过大就杀掉重启，或者发现必须运行的系统支撑进程没有运行就自动启动该进程；

4.3全面支持IEC61850/IEC61970标准；

4.4基于元数据、元规则的动态建模技术，可以快速满足不断发展的电力自动化应用需求；

4.5采用UNICODE国际标准实现国际化多语言特性；

4.6采用历史数据超级缓存技术，具备历史数据自恢复能力；

4.7超大的数据容量和超强的数据处理能力；

4.8提供灵活易用的二次开发接口。

4.9主要功能：

4.9.1数据采集与处理（SCADA）；

4.9.2支持IEC 61850支持IEC 60870-5-104；

4.9.3拓扑着色电网运行状态可视化监视一次设备状态可视化监视；

4.9.4一体化五防操作票；

……
