预装式变电站

概述

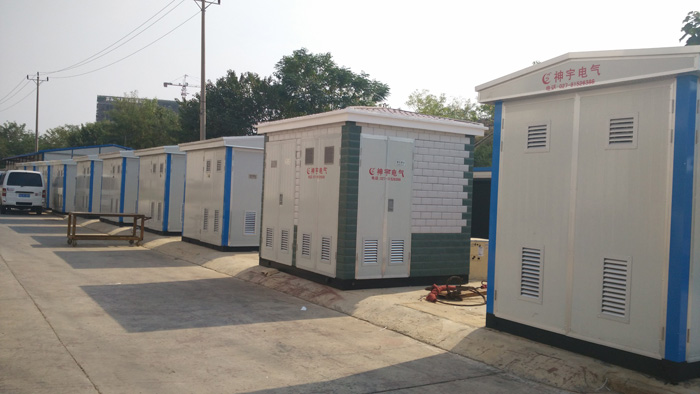

YB□-12系列预装式箱式变电站(简称箱变)是一种把高压配电装置、变压器、低压配电装置按一定接线方案组装而成的预装式成套配电装置，用于10/0.4kV交流三相系统，作为接受和分配电能的整体式变配电装置。YB□-12 箱变是一种户外型产品，不占用建筑物面积，节约建设费用，体积小，重量轻，外形美观，结构紧凑，安装灵活方便，能完全满足IEC1330标准要求，适用于城市公用配电、路灯供电、工矿企业、高层建筑、生活小区、油田、码头及工地施工等用电。

结构特点

本产品由高压配电装置、变压器及低压配电装置联接而成。分成三个功能室，即高压室、变压器室和低压室。高压室功能齐全，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。

变压器可选择S11以及其它低损耗油浸式变压器或SCB10干式变压器。变压器室设自动强迫风冷系统及照明系统。

低压室可根据用户要求采用面板或柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量等座钟功能，满足用户的不同需求，为方便用户的供电管理和提高供电质量。

高压室结构紧凑合理，并且有全面防误操作联锁功能。各室均有自动及强迫照明装置。另外，高、低压室所选用全部元件性能可靠、操作方便，使产品运行安全可靠。操作维护方便。

采用自然通风和强迫通风两种方式，使通风冷却良好。变压器室和低压室均有通风道，排风扇有温检装置，按整定温度自动启动和关闭，保证变压器满足负荷运行。
